CAJAS DE PROTECCIÓN DE STRING MERZ, SERIE MSB

CAJAS DE PROTECCIÓN DE STRING MERZ

La NUEVA serie MERZ-MSB de cajas de protección de strings para instalaciones fotovoltaicas



  • Cajas de protección de string para aplicaciones fotovoltaicas
  • Versiones estándar desde 5 hasta 24 strings, opcionalmente con monitorización por cadenas.
  • Interruptor de corriente continua libre de mantenimiento para 400 A, ofrece la suficiente capacidad térmica para ser utilizado aún en las condiciones ambientales más exigentes.
  • Fácil de conectar, todos los prensa cables son en color negro y de alta resistencia a radiación UV.
  • Protección contra sobretensiones y/o corriente de rayo, tipo 2 o tipo 1+2 a elegir.
  • Envolventes de alta calidad en poliéster reforzado con fibra de vidrio que las hace óptimas para ser usadas tanto en tejado como en instalaciones en suelo.
  • Cajas de alto grado de protección IP, IK y UV
  • Soluciones a medida de su proyecto disponibles bajo demanda.

DISEÑO CON MONITORIZACIÓN

Vista interior - Caja con monitorización y entradas de cable múltiples.

Vista inferior - Caja con monitorización y entradas de cable múltiples.

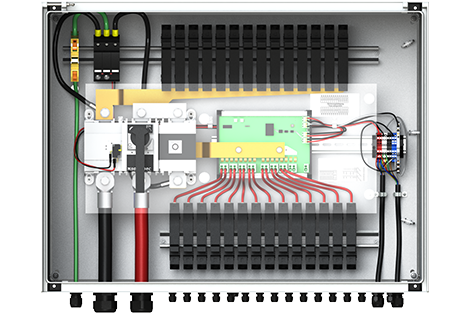

Vista interior - Caja con monitorización y entradas de cable individuales.

Vista inferior - Caja con monitorización y entradas de cable múltiples.

Vista interior - Caja con monitorización y entradas mediante conectores rápidos MC4 EVO2

Vista inferior - Caja con monitorización y entradas mediante conectores rápidos MC4 EVO2

Vista interior - Caja con monitorización y entradas mediante conectores rápidos SUNCLIX

Vista inferior - Caja con monitorización y entradas mediante conectores rápidos Sunclix

Envolvente de Poliéster reforzado con fibra de vidrio con puerta con cerraduras

DISEÑO SIN MONITORIZACIÓN

Vista interior - Caja SIN monitorización y entradas de cables múltiples

Vista inferior - Caja SIN monitorización y entradas de cables múltiples

Vista interior - Caja SIN monitorización y entradas de cables individuales

Vista inferior - Caja SIN monitorización y entradas de cables individuales

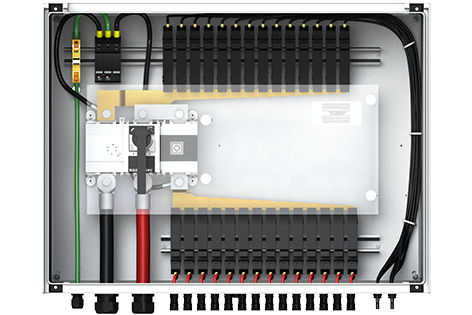

Vista interior - Caja SIN monitorización y conexión a través de conectores rápidos MC4-EVO2

Vista inferior - Caja SIN monitorización y conexión a través de conectores rápidos MC4-EVO2

Vista interior - Caja SIN monitorización y conexión a través de conectores rápidos SUNCLIX

Vista inferior - Caja SIN monitorización y conexión a través de conectores rápidos SUNCLIX

Envolvente en poliéster reforzado con fibra de vidrio con dos cerraduras

DIMENSIONES

Vista frontal

Vista trasera

Vista lateral

Vista de conexión

Componentes

Envolvente de poliéster reforzado con fibra de vidrio con dos cerraduras

Interruptor de corte en carga de 400A

Bases fusibles en ángulo para ofrecer una mayor facilidad de conexión.

Embarrados de cobre

Monitorización - Control de corriente

Protección contra contactos directos

Conectores MC4 EVO 2, resistentes a UV

Conectores Sunclix resistentes contra UV

Prensa cables múltiples, resistentes contra radiación UV, color negro

Membrana anticondensación

Protección contra rayos y sobretensiones, tipo 1+2 y tipo 2.

Protección contra sobretensiones para el bus de datos + terminales de conexión







SOLUCIONES A MEDIDA

La ofrecemos la caja de protección adaptada a las necesidades de su proyecto.

→ No dude en ponerse en contacto con nosotros, estaremos encantados de ayudarle.

+49 (0) 7971 / 252-252
