MERZ Sonderlösungen MN

Die MERZ Branchenspezifischen Sonderlösungen der Serie MN104 - MN756 sind erhältlich für ein Leistungsspektrum von 10A - 125A.
Sie sind durch ihr modulares Baukastenprinzip frei konfigurierbar und können nahezu jedem Kundenwunsch angepasst werden.

WIR LÖSEN JEDE KUNDEN-APPLIKATION - FORDERN SIE UNS HERAUS



Vorteile

  • Baukastenprinzip frei konfigurierbar
  • Verschiedenste Kombinationsmöglichkeiten
  • Sonderschaltprogramme
  • Sonderbeschriftungen
  • Zahlreiche Zusatzausstattungen im Programm
  • Lackierungen nach Kundenwunsch möglich - Freie Farbwahl RAL
  • Kunststoff- oder Metallsperrkränze
  • Schraublose Griffbefestigungen
  • Auswahl von verschiedensten Gehäusevarianten
  • Hohe Schutzart bis IP69K / NEMA 4X
  • Vorkonfektionierte Litzensätze, Kabelbäume
  • Kabelverschraubungen, Ausbrechöffnungen
  • Verschiedenste Sonderverpackungen
  • Ihr individueller Schalter - maßgeschneidert für Ihr Projekt

Technische Daten

Kurzübersicht

ENTSPR. IEC 947-3, EN 60947-3 Einheit Von Bis
Bemessungsbetriebsstrom Ie AC-21A A 16 125
Bemessungsbetriebsspannung Ue V 690 500
Bemessungsdauerstrom Ith (offen) A 20 125
Bemessungsdauerstrom Ithe (gekapselt) A 20 125
Nennisolationsspannung Ui Isolationsgruppe C nach VDE 0110 V 690 500
Bemessungs-Stoßspannungsfestigkeit Uimp (III/3) kV 4 6
mehr technische Daten anzeigen
Schaltvermögen   Einheit Von Bis
AC3 Gebrauchskategorie
Motorschalter für betriebsmäßiges Schalten 230 V 3~ kW 3 22
Motorschalter für betriebsmäßiges Schalten 400 V 3~ kW 5,5 45
Motorschalter für betriebsmäßiges Schalten 690 V 3~ kW 5,5 45

Einphasenmotor 230 V 3~ kW 2,2 11
Einphasenmotor 400 V 3~ kW 3 18,5

AC23A(B) Gebrauchskategorie
Motorschalter 230 V 3~ kW 4 37
Hauptschalter 400 V 3~ kW 7,5 45
Wartungsschalter 690 V 3~ kW 7,5 45

Erfahren Sie mehr

Laden Sie sich das vollständige Datenblatt herunter und verschaffen Sie sich einen Überblick über unsere leistungsfähigen Produkte.

Komplette Technische Daten Nockenschalter
Download (678,4 KB)

3D Ansicht

Die MERZ Branchenspezifischen Sonderlösungen der Serie MN104 - MN756 sind erhältlich für ein Leistungsspektrum von 10A - 125A.
Sie sind durch ihr modulares Baukastenprinzip frei konfigurierbar und können nahezu jedem Kundenwunsch angepasst werden.

3D-Modell: MN-A_151_143.1521 mit Bodenmontage und kundenspezifischem Sperrkranz

Klicken Sie auf das Bild um die 3D-Ansicht zu aktivieren. Sie können das Modell durch ziehen mit der Maus bewegen.

Bauform

Sonderschaltervarianten
Gehäusevarianten

Bauform Bodenmontage

Türkupplung

Bauform Fronteinbau

Zentralbefestigung

Bauform Fronteinbau

2/4-Lochbefestigung

Bauform Schaltereinsatz Unterputz

Rahmenbefestigung

Bauform Bodenmontage

Verteilereinbau mit Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

Bügeldurchmesser bis 5 mm mit Schraub- und Schnappbefestigung auf Normschiene 35 mm (DIN EN 50022) Anschlussschrauben sind vorn zugänglich

Kunststoffgehäuse Serie "99xx"

Aluminiumgehäuse Serie "AL"

mit Metallsperrkranz

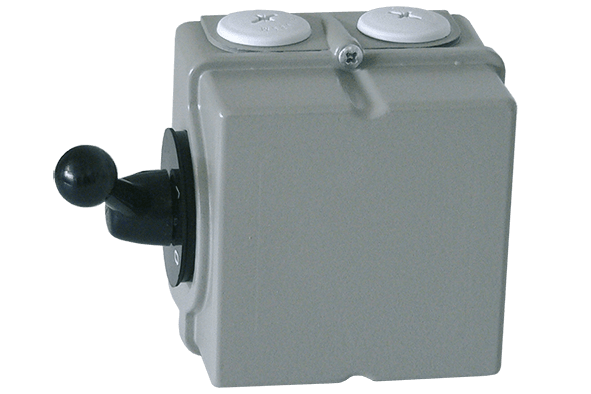

Aluminiumgehäuse Serie "61xx"

mit Kugelgriff

optional mit CEE Gerätrestecker

Aluminiumgehäuse Serie "ALS"

mit Pfeilgriff

Kunststoffgehäuse Serie "i"

Sicherheitsschalter mit Deckelverriegelung
mit Not-Aus-Funktion in der Ausführung: Griff/Front rot/gelb
ohne Not-Aus-Funktion in der Ausführung: Griff/Front schwarz/grau

Gehäuse: Außenanwendung

Kunststoffgehäuse Serie "89"

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Kunststoffgehäuse Serie

Kunststoffgehäuse Serie "i"

mit Frontschild und Schlüsselbetätigung

Sonderschalter - Formblatt zur Konfiguration

Formblatt zur Konfiguration
Download (912,2 KB)

Zubehör

Anschlußwinkel

Flachstecker

Hochstromverbinder

Schutzhaube

Vergoldete Kontakte

Schnappbefestigung auf Hutschiene

Druckausgleichselement DAE-M12

Dichtungssatz I1-I3

EMV Abschirmlösung

Unterspannungsauslösung USPA

PE-Klemme / N-Klemme

Schalterkupplung

Knebelgriff P / Kugelgriff K

Sperrgriff mit großem Ausschnitt

Schlüsselbetätigung

Stahlantriebsachse / Achsverlängerung

Zusatzfrontschilder

Zusatzfrontschilder

Zusatzfrontschilder

Kundenspezifische Umsetzungen

Ihre kundenspezifische Anforderung - Maßgeschneidert für Ihr Projekt.
Wir haben technisch fundierte Lösungen.

→ Kontaktieren Sie uns gerne.

+49 (0) 7971 / 252-252
