Kompaktschalter

Kompaktschalter (als Hauptschalter oder Not-Aus-Schalter) ist ein in der Industrie gebräuchlicher Begriff und beschreibt eine Bauart von Lastrennschaltern. Es handelt sich dabei um Ein-/Ausschalter, die für den Schaltschrankeinbau konzipiert sind. Meistens werden die Schalter für die Hutschienenmontage/Bodeneinbau oder Türeinbau gefertigt. Die Anschlussschrauben sind dabei immer aus einer Richtung zugänglich und liegen im Leitungszug. Die Kompaktschalter teilen sich in drei Familien. Der Basisserie ML0 für Anwendungen von 25A bis 32A. Der bewährten Serie ML1 bis ML3 von 16A bis 125A und die leistungsstarken Schaltern ML4 bis ML7 von 125A bis 630A. Die technischen Details zu den einzelnen Serien erfahren Sie auf den folgenden Seiten.

Vorteile

  • Sehr schnelle Trennfunktion
  • Wartungsfrei
  • Offene und gekapselte Ausführung
  • ML4 - ML7 mit CE-Kennzeichnung
  • Kundenspezifische Lösungen nach Anfrage
  • ML0 - ML3 nach IEC60947 und UL508
  • Robuster und modularer Aufbau
  • Sehr kompakte Bauweise
  • Qualitativ hochwertige Kontakte für eine lange Lebensdauer

Technische Daten

Kurzübersicht

  Einheit Von Bis
Nennbetriebsstrom Ie AC-21A A 25 630
Nennspannung Ue V 690 -
Bemessungsdauerstrom Iu =Ith (offen) A 25 630
Konventioneller therm. Strom im Gehäuse Ithe A 25 -
Nennisolationsspannung Ui Isolationsgruppe C nach VDE 0110 V 690 1000
mehr technische Daten anzeigen
Schaltvermögen   Einheit Von Bis
AC-3 Gebrauchskategorie
Motorschalter für betriebsmäßiges Schalten 230 V 3~ kW 5
Motorschalter für betriebsmäßiges Schalten 400 V 3~ kW 7,5
Motorschalter für betriebsmäßiges Schalten 690 V 3~ kW 9,5

AC-23A(B) Gebrauchskategorie
Motorschalter 230 V 3~ kW 5/- -/-
Hauptschalter 400 V 3~ kW 7,5/- 280/280
Wartungsschalter 690 V 3~ kW 9/- 150/185

AC-22A(B) Gebrauchskategorie
Motorschalter 230 V 3~ kW 25/- -/-
Motorschalter 400 V 3~ kW 25/- 630/630
Motorschalter 690 V 3~ kW 25/- 315/315

3D Ansicht

MERZ Kompaktschalter ist ein in der Industrie gebräuchlicher Begriff und beschreibt eine Bauart von Lastrennschaltern. Es handelt sich dabei um Ein-/Ausschalter der Serie ML0 – ML7 von 16A – 630A, die für den Schaltschrankeinbau konzipiert sind.

3D-Modell: ML2-063-E-2051U mit Sperrkranz

Klicken Sie auf das Bild um die 3D-Ansicht zu aktivieren. Sie können das Modell durch ziehen mit der Maus bewegen.

Bauform

Fronteinbau
Bodenmontage
Wandaufbau gekapselt

Bauform Fronteinbau

2/4-Lochbefestigung mit Vorhängeschlosssperre für 3 Vorhängeschlösser

optional mit Klemmenabdeckung

Bauform Fronteinbau

2/4-Lochbefestigung mit Frontschild und Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

optional mit Klemmenabdeckung

Bauform Fronteinbau

2/4-Lochbefestigung mit Frontschild ohne Vorhängeschlosssperre

Bauform Fronteinbau

2/4-Lochbefestigung mit Frontschild ohne Vorhängeschlosssperre

Bauform Fronteinbau

Zentralbefestigung 22,5 und 30,5 mm mit Frontring ohne Frontschild

Bauform Fronteinbau

mit 4-Lochbefestigung und Frontschild
sw/gr

Bauform Fronteinbau

mit 4-Lochbefestigung und Frontschild
rt/ge

Bauform Fronteinbau

mit 4-Lochbefestigung und Vorhängeschlosssperre für 1-3 Vorhängeschlösser
sw/gr

Bauform Fronteinbau

mit 4-Lochbefestigung und Vorhängeschlosssperre für 1-3 Vorhängeschlösser
rt/ge

Bauform Bodenmontage

4-Loch Befestigung mit Vorhängeschlosssperre für 3 Vorhängeschlösser

optional mit Klemmenabdeckung

Bauform Bodenmontage

Tür-/ Deckelkupplung mit Vorhängeschlosssperre für 3 Vorhängeschlösser

optional mit Klemmenabdeckung

Bauform Bodenmontage

Tür-/ Deckelkupplung mit Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

Bauform Bodenmontage

Tür-/ Deckelkupplung mit Frontschild ohne Vorhängeschlosssperre

Bauform Bodenmontage

Verteilereinbau mit Frontschild und Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

Bauform Bodenmontage

Verteilereinbau mit Frontschild ohne Vorhängeschlosssperre

Bauform Bodenmontage

mit 4-Lochbefestigung und Frontschild
sw/gr

Bauform Bodenmontage

mit 4-Lochbefestigung und Frontschild
rt/ge

Bauform Bodenmontage

mit Deckelkupplung und Vorhängeschlosssperre für 1-3 Vorhängeschlösser
rt/ge

Bauform Bodenmontage

mit 4-Lochbefestigung und Vorhängeschlosssperre für 1-3 Vorhängeschlösser
sw/gr

Bauform Bodenmontage

mit Türkupplung und Vorhängeschlosssperre für 1-3 Vorhängeschlösser
rt/ge

Bauform Wandaufbau gekapselt Serie "89"

8900 rot/gelb

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "89"

8901 schwarz/grau

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "89"

8920 rot/gelb

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "89"

8921 schwarz/grau

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "89"

8940 rot/gelb

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "89"

8941 schwarz/grau

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "89"

8960 rot/gelb

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "89"

8961 schwarz/grau

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "89"

8980 rot/gelb

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "89"

8981 schwarz/grau

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "81" für ML0/ML1

8101/8121 schwarz/grau

mit Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "81" für ML0/ML1

8100/8120 rot/gelb

mit Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "81" für ML0/ML1

8101/8121 schwarz/grau

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "81" für ML0/ML1

8100/8120 rot/gelb

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "I9N" für ML40

I9N rot/gelb

Deckelkupplung mit Frontschild

Bauform Wandaufbau gekapselt Serie "I9N" für ML40

I9N schwarz/grau

Deckelkupplung mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "AL"

AL 2-5 rot/gelb - UL50E approved

im Aluminiumgehäuse mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "AL"

AL 2-5 schwarz/grau - UL50E approved

im Aluminiumgehäuse mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "AL"

AL 2-5 schwarz/schwarz mit Metallsperrkranz

im Aluminiumgehäuse mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "99"

9966 schwarz/grau - UL50E approved - NEMA Type 4X

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "99"

9966 rot/gelb - UL50E approved - NEMA Type 4X

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "99"

9968 schwarz/grau - UL50E approved - NEMA Type 4X

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Wandaufbau gekapselt Serie "99"

9968 rot/gelb - UL50E approved - NEMA Type 4X

mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Schaltbilder

Serie ML0 - ML3
Serie ML4 - ML7

A _ _ _/6.

A _ _ _/671.

A _ _ _/143.

A _ _ _/672.

A _ _ _/102.

A _ _ _/673.

A _ _ _/674.

A _ _ _/675.

A _ _ _/676.

A _ _ _/10.

A _ _ _/677.

A _ _ _/678.

A _ _ _/351.

A _ _ _/476.

A _ _ _/679.

A _ _ _/680.

A _ _ _/6.

3-polig

A _ _ _/102.

3-polig +1S + 1Ö

A _ _ _/143.

4-polig

A _ _ _/374.

4-polig +1S + 1Ö

A _ _ _/10.

6-polig

A _ _ _/351.

6-polig +1S + 1Ö

Referenzen

Ventilation

Raumlufttechnische Geräte

Hydraulic Lifts

Hebeanlagen

Förderer & Sorter

Modulare Förderplattformen

Kühlmaschinen

Kühlwasser-­Rückkühlung

Zubehör

Zubehör ML0 - ML3
Zubehör ML4 - ML7
Zubehör ML40

Neutralleiterkontakt

N-Klemme

PE-Klemme

Schaltkontakt

Hilfsschalter 1S + 1 Ö und 2KL Anreihklemmen 2-polig

Hauptschalter-Klemmenabdeckung

Zusatzfrontschilder

Schildträger

Achsverlängerung/Achsstützbügel in Kombination mit Türkupplung

EMV Abschirmlösung

Druckausgleichselement DAE-M12

Gehäuse Serie 81xx

Gehäuse Serie 81xx

Gehäuse Serie 89xx

Gehäuse Serie 89xx

Schlüsselbetätigungen

Hilfsschalter Wechsler

Griff Direktantrieb

Griff Türantrieb rot

Griff Türantrieb blau

Anschlussabdeckung

Klemmenabdeckung

Gehäusezubehör Serie I7 - I10
Flansch mit Dichttüllen

Gehäusezubehör Serie I7 - I10
Flansch mit Vorprägungen M40 bis M63

Gehäusezubehör Serie I7 - I10
Flansch plan

Gehäusezubehör Serie I7 - I10

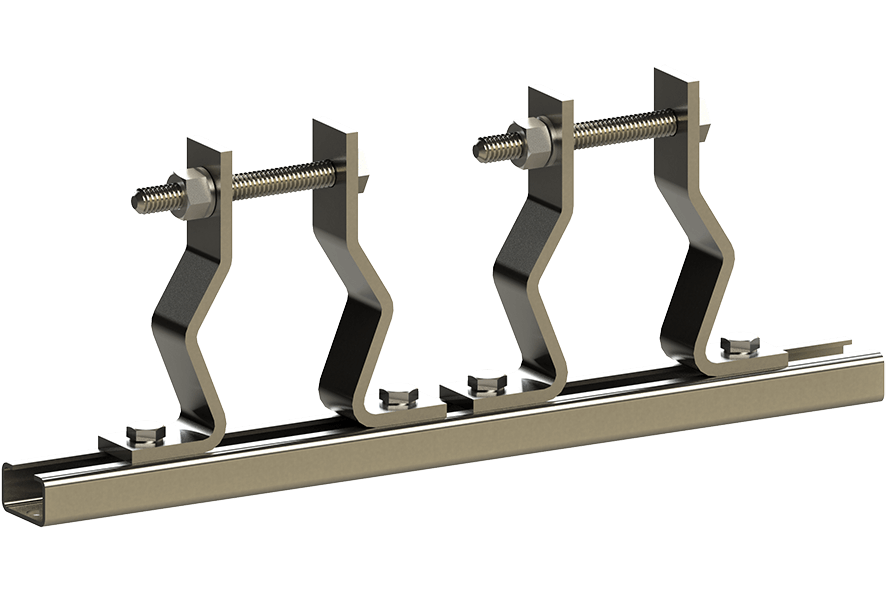

Zugentlastungsschellen

Optionales Frontschild  silber/schwarz in Größe 0600 (88 x 88 mm)

Optionales Frontschild  rot/gelb in Größe 0600 (88 x 88 mm)

Achsverlängerung in Kombination mit einer Türkupplung

EMV Abschirmlösung für das I9N-Gehäuse

Zusatzfrontschilder

Schildträger
