Conmutadores de levas

Un Conmutador de Levas, está ensamblado con cámaras que permiten alojar 1, 2 ó 3 contactos (solamente en la serie 111), según el esquema de conmutación requerido. Cada bloque de consta de dos contactos fijos y uno móvil, el cual  que es accionado por el mando. La apertura se realiza gracias a una acción interna en la cámara de conmutación y el cierre a través de un resorte. Se pueden tener diferentes ángulos de conmutación y niveles de torque. Los terminales son a prueba de contactos directos, y cuentan con tornillos imperdibles, guías para el
destornillador y topes para asegurar la correcta inserción del cable.

Ventajas

  • Alta velocidad de desconexión
  • Libre de mantenimiento
  • Versiones encapsuladas y abiertas
  • Diseño muy compacto
  • Contactos de alta calidad para una larga vida útil
  • Soluciones a medida de la aplicación del cliente
  • Apertura positiva de contactos
  • Diseño robusto y modular
  • Concepto modular y configurable a cualquier esquema

Especificaciones

RESUMEN ESPECIFICACIONES TÉCNICAS

SEGÚN. IEC 947-3, EN 60947-3 UNIDAD DESDE HASTA
Corriente nominal de operación Ie AC-21A A 16 125
Voltaje nominal de operación Ue V 690 500
Corriente de operación ininterrumpida (aire) Ith A 20 125
Corriente ininterrumpida Ithe encapsulada A 20 125
Voltaje de aislamiento Ui Grupo de aislamiento C según VDE 0110 V 690 500
Tensión de impulso Uimp (III/3) kV 4 6
MOSTRAR MÁS DATOS TÉCNICOS
PODER DE CORTE SEGÚN CATEGORÍA DE UTILIZACIÓN   UNIDAD DESDE HASTA
AC-3 Categoría de Utilización
Potencia de empleo AC del interruptor para motores 230 V 3~ kW 3 22
Potencia de empleo AC del interruptor para motores 400 V 3~ kW 5,5 45
Potencia de empleo AC del interruptor para motores 690 V 3~ kW 5,5 45

Motor monofásico 230 V 3~ kW 2,2 11
Motor monofásico 400 V 3~ kW 3 18,5

AC-23A(B) Categoría de Utilización
Interruptor para motor 230 V 3~ kW 4 37
Interruptor principal 400 V 3~ kW 7,5 45
Interruptor de mantenimiento 690 V 3~ kW 7,5 45

Saber más

Descargue la hoja de especificaciones completa para comprobar las elevadas prestaciones de nuestros productos.

Especificaciones Conmutadores de levas
Download (1.6 MB)

Vista en 3D

Los conmutadores de levas Merz son totalmente configurables gracias a su modularidad. Serie MN104 – MN756 desde 10A hasta 125A.

Modelo 3D: MN-A_151_4.0200 con placa frontal y mando sin posición de bloqueo por candado

Haz clic en la imagen para activar la vista 3D. Puedes mover el modelo arrastrándolo con el ratón.

DISEÑO

Montaje Frontal
Montaje a fondo de armario o riel din
Montaje Encapsulado

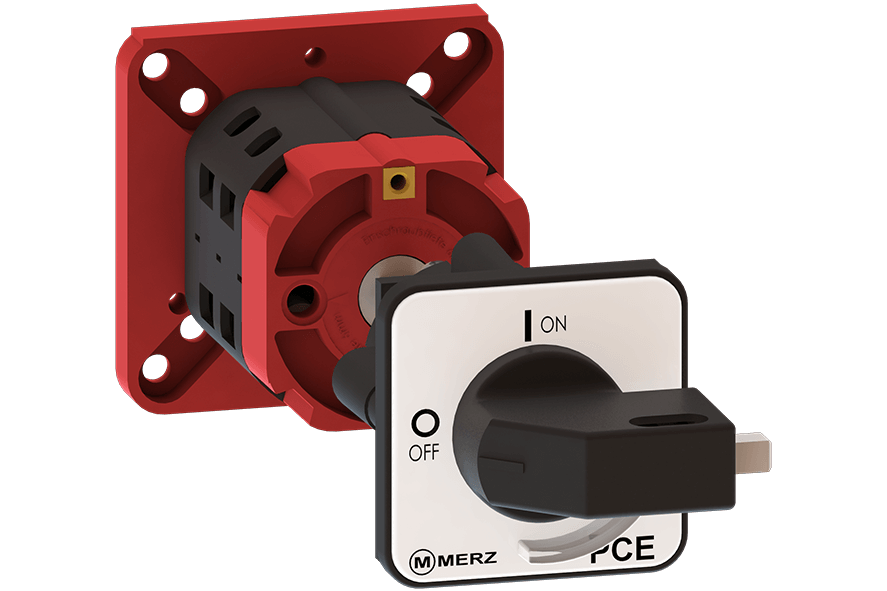

Diseño Montaje Frontal

Fijación por 2/4 Tornillos

Con placa frontal y mando sin posición de bloqueo por candado

Diseño Montaje Frontal

Fijación Central rápida

Agujero central de 22,5 / 30,5 mm con placa frontal y mando sin posición de bloqueo por candado

Diseño Montaje Frontal

Fijación Central rápida

Agujero central de 22,5 / 30,5 mm sin placa frontal y mando sin posición de bloqueo por candado

Diseño Montaje Frontal

Fijación por 2/4- Tornillos

2/4 tornillos con placa frontal y mando con bloqueo para 1 o 2 candados

Diseño Montaje Frontal

Fijación Central rápida

Agujero central de 22,5 / 30,5 mm con placa frontal y mando con bloqueo para 1 o 2 canndados

Diseño Montaje Frontal

Fijaciòn Central rápida

Agujero central de 16 mm sin placa frontal y mando sin posición de candado

Diseño Montaje Frontal

Fijación por 2/4 tornillos

2/4 tornillos con placa frontal y mando con bloqueo para 3 candados

Diseño Montaje Frontal

Fijación Central rápida

Agujero central de 22,5 / 30,5 mm con placa frontal y mando con bloqueo para 3 candados

Diseño Montaje a fondo de armario o riel din

Montaje riel din

Fijación a carril din con placa frontal,mando sin enclavamiento de candado

Diseño Montaje a fondo de armario

Al fondo con mando externo

Fijación con tornillos, y mando externo sin posición de bloqueo por candado

Diseño Montaje a fondo de armario

Fijación al fondo y mando a puerta

Fijación con tornillos, y mando externo sin posición de bloqueo por candado y enclavamiento de apertura de puerta

Diseño Montaje a fondo de armario

Montaje riel din

Fijación a carril din directo con placa frontal y mando con enclavamiento para 1 o 2 candados

Diseño Montaje a fondo de armario

Al fondo con mando externo

Fijación con tornillos, y mando externo con posición de bloqueo para 1 o 2 candados

Diseño Montaje a fondo de armario

Al fondo y mando a puerta

Fijación con tornillos, y mando externo con posición de bloqueo para 1 o 2 candados y enclavamiento de apertura de puerta

Diseño Montaje a fondo de armario

Al fondo con mando externo

Fijación con tornillos, y mando externo con posición de bloqueo para 3 candados

Diseño Montaje a fondo de armario

Al fondo y mando a puerta

Fijación con tornillos, y mando externo con posición de bloqueo para 3 candados y enclavamiento de apertura de puerta

Envolvente plástica en policarbonato Serie "i"

I1N rojo / amarillo

con posición de bloqueo para 3 candados

Envolvente plástica en policarbonato Serie "i"

I1N negro / gris

con posición de bloqueo para 3 candados

Envolvente plástica en policarbonato Serie "i"

I1N negro / gris

Con placa frontal y mando sin posición de bloqueo por candado

Envolvente plástica en policarbonato Serie "i"

I1N negro / gris

Mando con posición de bloqueo para 1 o 2 candados

Envolvente plástica en policarbonato Serie "i"

I1N rojo / amarillo

Mando con posición de bloqueo para 1 o 2 candados

Envolvente plástica en policarbonato Serie "i"

I1N negro / gris

Con placa frontal y mando de operación con llave

Envolvente plástica en policarbonato Serie "i"

I3N negro / gris

Para conmutadores de levas con bloqueo de seguridad

con posición de bloqueo para 3 candados

Envolvente plástica en policarbonato Serie "i"

I10N rojo / amarillo

con posición de bloqueo para 3 candados

Envolvente plástica en policarbonato Serie "89"

8920/8940 negro / gris

con posición de bloqueo para 3 candados

Envolvente plástica en policarbonato Serie "89"

8960/8980 rojo / amarillo

con posición de bloqueo para 3 candados

Envolvente de aluminio Serie "AL"

AL 2-5 rojo / amarillo

con posición de bloqueo para 3 candados

ESQUEMA DE CONTACTOS

A | Interruptor On-Off
Z | Conmutadores de transferencia
V | Conmutadores de posición
V | Conmutadores de Grupo
V | Conmutadores selector voltímetro
V | Conmutadores Amperímetros

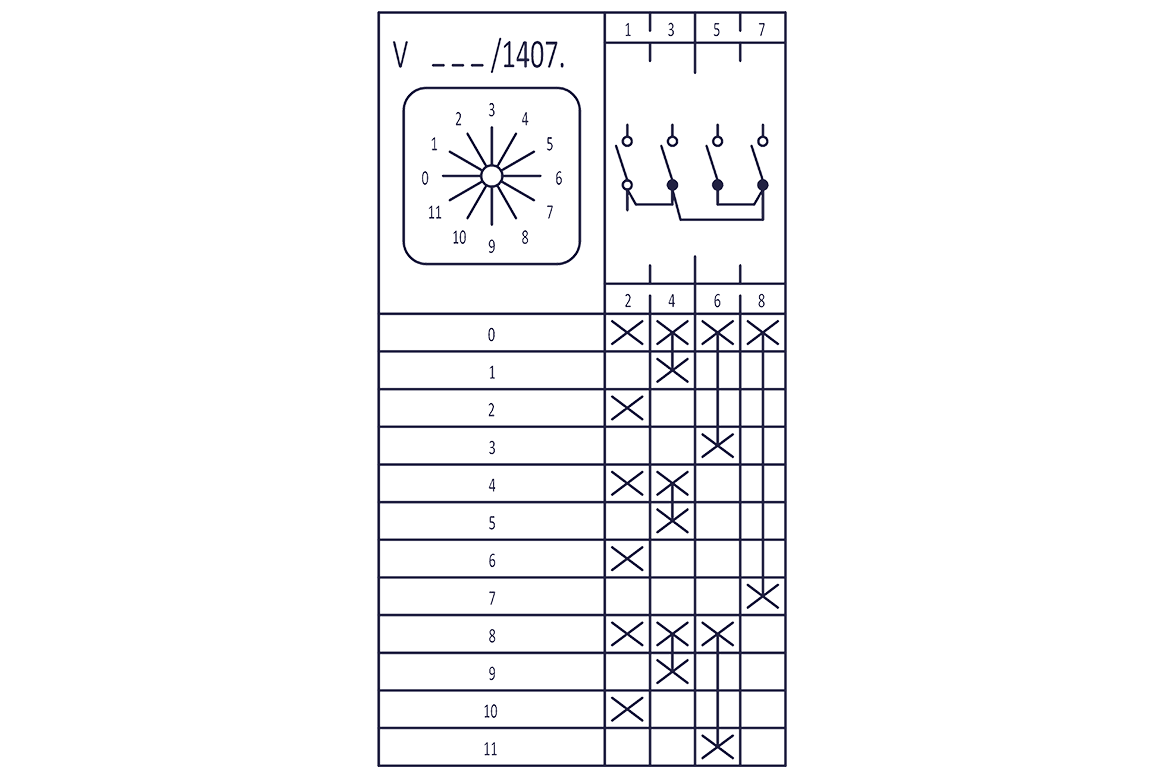

V | Conmutadores de codificación
W | Conmutadores de inversión de giro
S | Conmutadores Estrella-Triángulo
P | Conmutadores múltiples velocidades

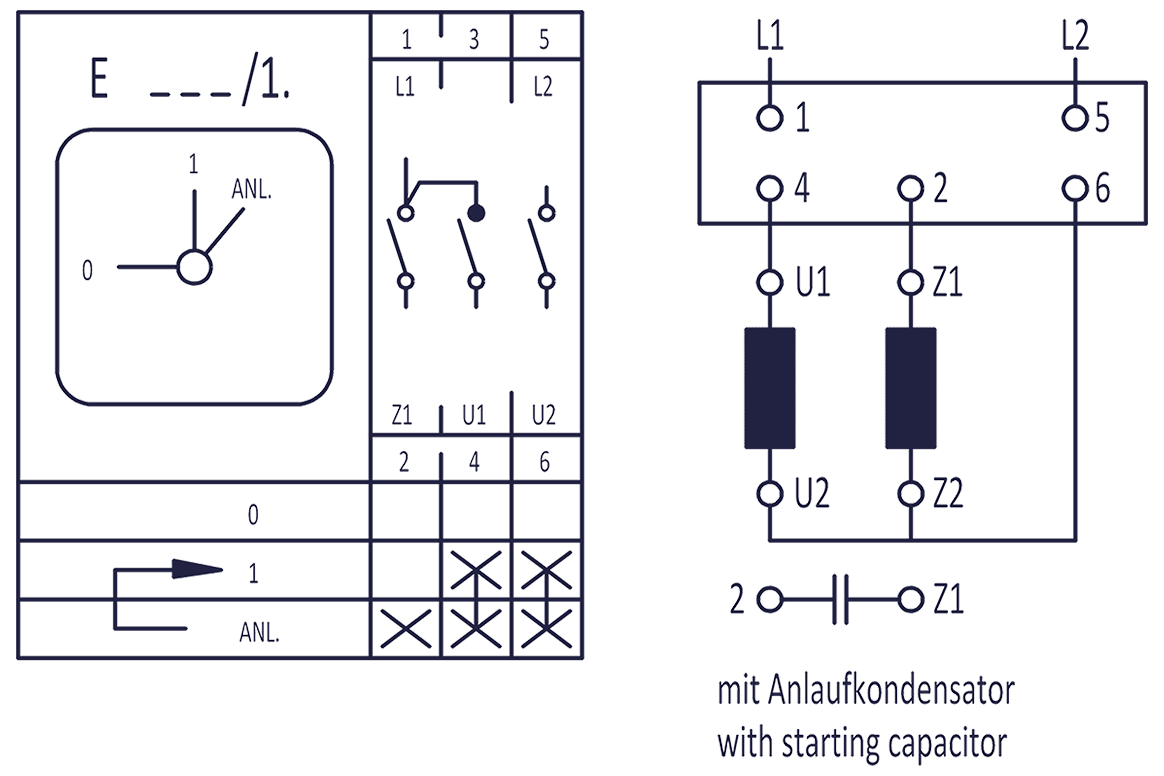

E | Conmutadores arrancadores monofásicos

A _ _ _ /1.

1 polo, ángulo de conmutación 60°

FB 6001

A _ _ _ /2.

2 pole, switching angle 60°

FB 6001

A _ _ _ /3.

3 pole, switching angle 60°

FB 6001

A _ _ _ /62.

1 pole, switching angle 90°

FB 9229

A _ _ _ /50.

2 pole, switching angle 90°

FB 9229

A _ _ _ /6.

3 pole, switching angle 90°

FB 9229

A _ _ _ /22.

3 pole +N, switching angle 90°

FB 9229

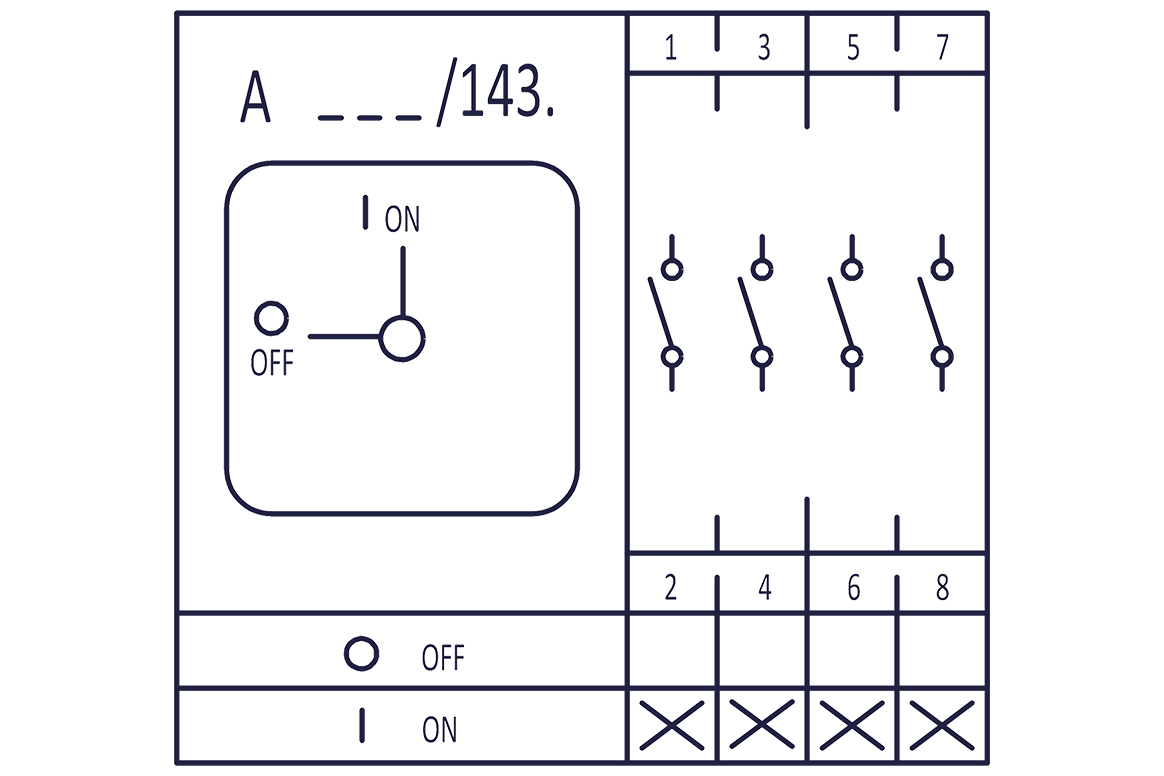

A _ _ _ /143.

A _ _ _ /10.

6 pole, switching angle 90°

FB 9229

A _ _ _ /215.

3 pole +1NO, switching angle 90°

FB 9229

A _ _ _ /216.

3 pole +1NO+1NC, switching angle 90°

FB 9229

A _ _ _ /219.

6 pole +1NO+1NC, switching angle 90°

FB 9229

A _ _ _ /394.

9 pole +1NO+1NC, switching angle 90°

FB 9229

A _ _ _ /227.

Switch with Spring return in 0-position

1 pole

FB 4024

A _ _ _ /228.

Switch with Spring return in 0-position

2 pole

FB 4024

A _ _ _ /229.

Switch with Spring return in 0-position

3 pole

FB 4024

Z _ _ _/1.

1 pole, switching angle 60°

with 0-position

FB 6002

Z _ _ _/2.

2 pole, switching angle 60°

with 0-position

FB 6002

Z _ _ _/3.

3 pole, switching angle 60°

with 0-position

FB 6002

Z _ _ _/12.

4 pole, switching angle 60°

with 0-position

FB 6002

Z _ _ _/4.

1 pole, switching angle 60°

without 0-position

FB 6018

Z _ _ _/5.

2 pole, switching angle 60°

without 0-position

FB 6018

Z _ _ _/6.

3 pole, switching angle 60°

without 0-position

FB 6018

Z _ _ _/23.

4 pole, switching angle 60°

without 0-position

FB 6018

Z _ _ _/9.

5 pole, switching angle 60°

with 0-position

FB 6002

Z _ _ _/26.

6 pole, switching angle 60°

with 0-position

FB 6002

Z _ _ _/27.

7 pole, switching angle 60°

without 0-position

FB 6018

Z _ _ _/235.

1 pole, separate contacts

switching angle 60° with 0-position

FB 6002

Z _ _ _/237.

3 pole, separate contacts

switching angle 60° with 0-position

FB 6002

Z _ _ _/230.

1 pole, separate contacts

switching angle 60° without 0-position

FB 6018

Z _ _ _/232.

3 pole, separate contacts

switching angle 60° without 0-position

FB 6018

Z _ _ _/147.

Change-over switch with 0-position

2 pole, 90° switching angle

FB 9009

Z _ _ _/185.

Change-over switch with 0-position

3 pole+N, 90° switching angle

(mains change-over-switches)

FB 9009

Z _ _ _/67.

Change-over switch with 0-position

1 pole, 40° switching angle

duplex spring return to 0-position

FB 4001

Z _ _ _/48.

Change-over switch with 0-position

2 pole, 40° switching angle

duplex spring return to 0-position

FB 4001

Z _ _ _/65.

Change-over switch with 0-position

3 pole, 40° switching angle

duplex spring return to 0-position

FB 4001

Z _ _ _/212.

On-Off switch 40° switching angle

spring return to STOP-position

1-polig

FB 4014

Z _ _ _/241.

On-Off switch 40° switching angle

spring return to STOP-position

1-polig, separate contacts

FB 4014

Z _ _ _/213.

On-Off switch with indexing position 90°/40°

switching angle, spring return to position 1

1 pole

FB 1039

Z _ _ _/243.

On-Off switch with indexing position 90°/40°

switching angle, spring return to position 1

2 pole

FB 1039

Z _ _ _/242.

On-Off switch with indexing position 90°/40°

switching angle, spring return to position 1

1 pole, separate contacts

FB 1039

Z _ _ _/214.

On-Off switch with indexing position 60°/30°

switching angle, spring return to position 1 or 2

1 pole, 60°/30°

FB 1001

Z _ _ _/244.

On-Off switch with indexing position 60°/30°

switching angle, spring return to position 1 or 2

1 pole, separate contacts 60°/30°

FB 1001

V _ _ _/10.

Step Switch with 0-position

60° switching angle, 2 steps

1 pole

FB 6013

V _ _ _/1224.

Step Switch with 0-position

1 pole, 45° switching angle, 3 steps

FB 4004

V _ _ _/1221.

Step Switch without 0-position

1 pole, 60° switching angle, 4 steps

FB 6028

V _ _ _/1222.

Step Switch without 0-position

1 pole, 60° switching angle, 5 steps

FB 6014

V _ _ _/64.

Step Switch with 0-position

1 pole, 45° switching angle, 7 steps

FB 4015

V _ _ _/60.

Step Switch with 0-position

1 pole, 45° switching angle, 6 steps

FB 4007

V _ _ _/1202.

Step Switch with 0-position

5 pole, 45° switching angle, 3 steps

FB 4004

V _ _ _/1225.

Step Switch with 0-position

1 pole, 45° switching angle, 5 steps

FB 4088

V _ _ _ /46.

Group switch 60° switching angle, 2 groups

1 pole

FB 6013

V _ _ _ /1204.

Group switch 60° switching angle, 2 groups

2 pole

FB 6013

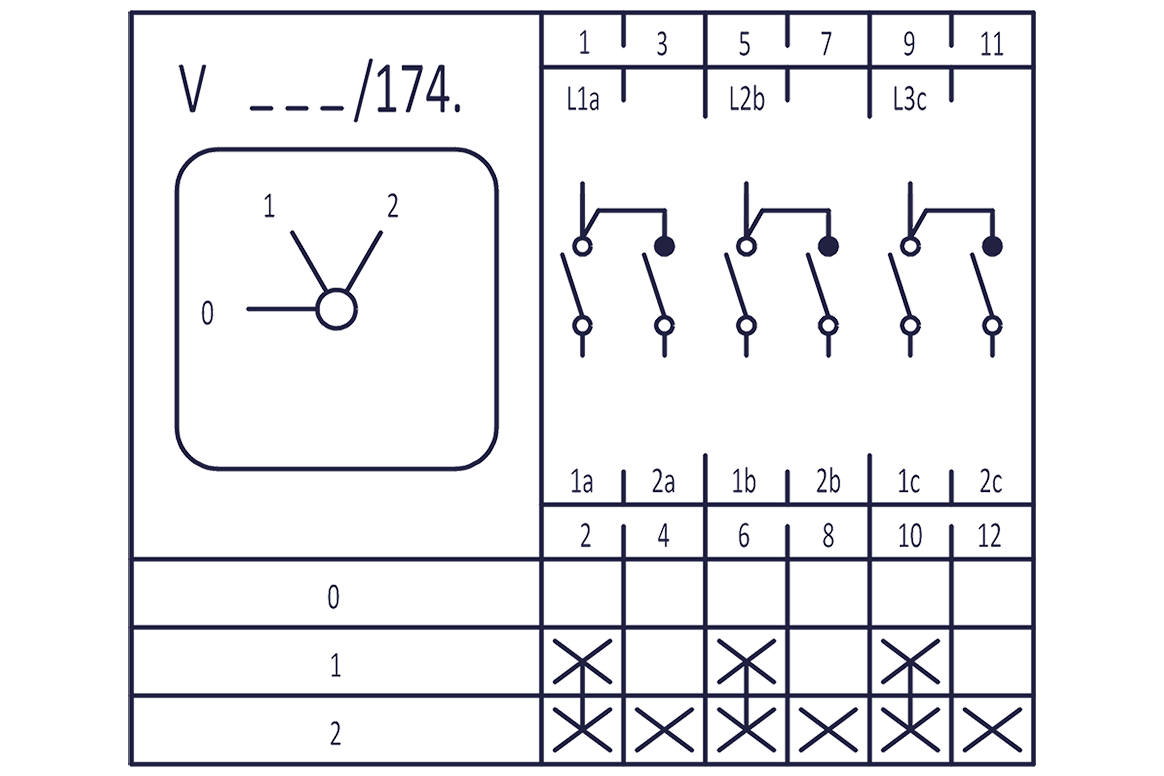

V _ _ _ /174.

Group switch 60° switching angle, 2 groups

3 pole

FB 6013

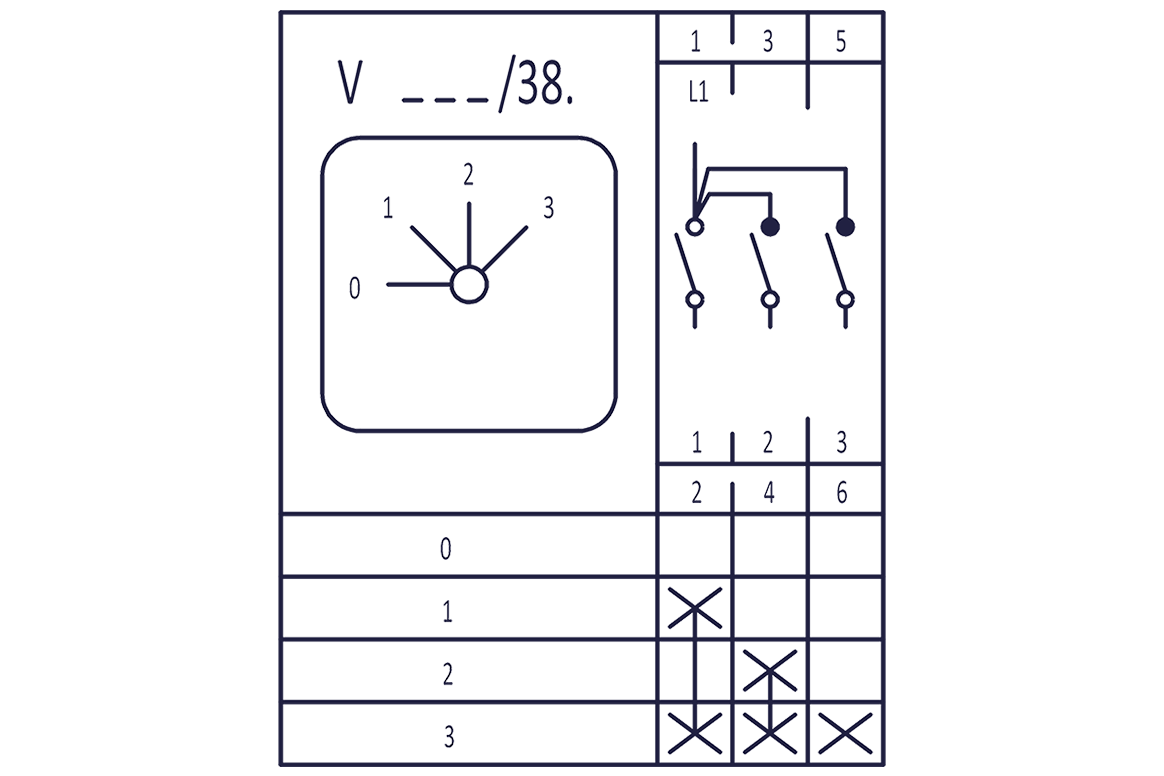

V _ _ _ /38.

Group switch 45° switching angle, 3 groups

1 pole

FB 4004

V _ _ _ /1205.

Group switch 45° switching angle, 3 groups

2 pole

FB 4004

V _ _ _ /30.

Group switch 45° switching angle, 3 groups

3 pole

FB 4004

V _ _ _ /1206.

Group switch 45° switching angle, 2 groups in series

1 pole

FB 4004

V _ _ _ /1207.

Group switch 45° switching angle, 2 groups in series

2 pole

FB 4004

V _ _ _ /1208.

Group switch 45° switching angle, 2 groups in series

3 pole

FB 4004

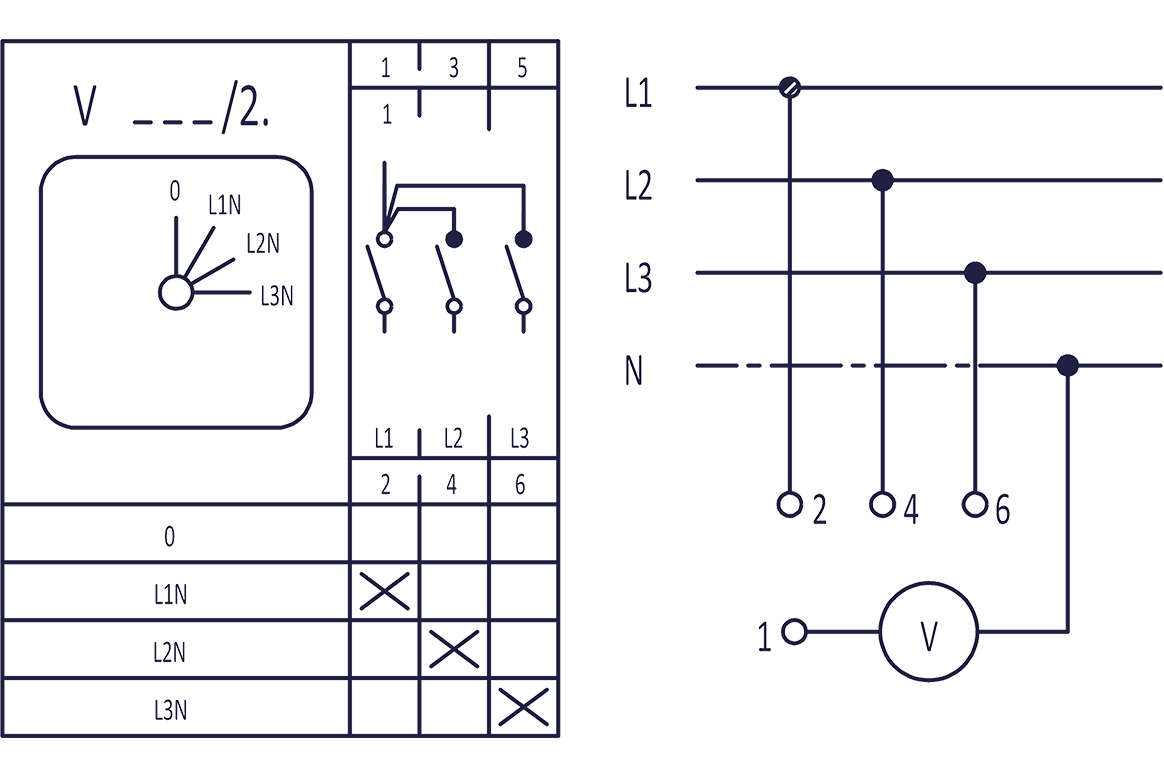

V _ _ _ /2.

Voltmeter selector switch with 0-position

30° switching angle

3 phases to N

FB 3006

V _ _ _ /3.

Voltmeter selector switch with 0-position

30° switching angle

3 line voltages

FB 3006

V _ _ _ /49.

Voltmeter selector switch with 0-position

30° switching angle

3 line voltages and 3 phases to N

FB 3004

V _ _ _ /188.

Voltmeter selector switch with 0-position

30° switching angle

3 line voltages for 2 mains

FB 3002

V _ _ _ /1144.

Voltmeter selector switch with 0-position

30° switching angle

3 line voltages

FB 3016

V _ _ _ /1146.

Voltmeter selector switch with 0-position

30° switching angle

3 voltages, 3 currents

FB 9001

V _ _ _ /1210.

Voltmeter selector switch without 0-position

30° switching angle

3 line voltages, 3 phases to N

FB 3103

V _ _ _ /1212.

90° switching angle

1 pole, 3 transformer circuits without 0-position

FB 9042

V _ _ _ /147.

90° switching angle

1 pole, 3 transformer circuits

FB 9003

V _ _ _ /1145.

90° switching angle

2 pole, 3 transformer circuits

FB 9003

V _ _ _ /1146.

Voltmeter-ammeter selector switch

90° switching angle

3 Spannungen, 3 Ströme

FB 9001

V _ _ _ /1403.

Code switch 30° switching angle

Binary-Code

0-7

FB 3021

V _ _ _ /1404.

Code switch 30° switching angle

Binary-Code

0-7 complement

FB 3021

V _ _ _ /1405.

Code switch 30° switching angle

Binary-Code

0-7 + complement

FB 3021

V _ _ _ /1406.

Code switch 30° switching angle

Binary-Code

0-11

FB 3009

V _ _ _ /1407.

Code switch 30° switching angle

Binary-Code

0-11 complement

FB 3009

V _ _ _ /1408.

Code switch 30° switching angle

Binary-Code

0-11 + complement

FB 3009

V _ _ _ /1409.

Code switch 30° switching angle

BCD-Code

0-9

FB 3088

V _ _ _ /1410.

Code switch 30° switching angle

BCD-Code

0-9 complement

FB 3088

V _ _ _ /1411.

Code switch 30° switching angle

BCD-Code

0-9 + complement

FB 3088

W _ _ _ /2.

Reversing switch 60° switching angle

2 pole, with 0-position

FB 6002

W _ _ _ /3.

Reversing switch 60° switching angle

3 pole, with 0-position

FB 6002

W _ _ _ /5.

Reversing switch 60° switching angle

3 pole, one-side spring return to 0-position 60°/30°

FB 1024

W _ _ _ /7.

Reversing switch 30° switching angle

3 pole, duplex spring return to 0-position 30°

FB 3030

W _ _ _ /12.

Reversing switch 60° switching angle

3 pole, without 0-position

FB 6018

S _ _ _ /1.

Star-delta switch

60° switching angle

standard

FB 6003

S _ _ _ /2.

Star-delta switch

60° switching angle

with I-contact for contactor control without mains contacts

FB 6003

S _ _ _ /3.

Star-delta switch

45° switching angle

2 rotating directions

FB 4002

S _ _ _ /5.

Star-delta switch

60° switching angle

for individually compensated motors

FB 6003

S _ _ _ /16.

Star-delta switch

45/90° switching angle

2 rotating directions with I-contact

FB 1032

S _ _ _ /26.

Star-delta switch

60° switching angle

with I-contact for contactor control

FB 6003

P _ _ _ /1.

Multi-speed switch 60° switching angle

2 speed switches, tapped windings

FB 6012

P _ _ _ /2.

Multi-speed switch 60° switching angle

2 speed switches, tapped windings with I-contact for contactor control

FB 6012

P _ _ _ /3.

Multi-speed switch 45° switching angle

2 speed switches, tapped windings, 2 rotating directions

FB 4003

P _ _ _ /7.

Multi-speed switch 60° switching angle

2 speed switches, 2 separate windings

FB 6012

P _ _ _ /6.

Multi-speed switch 45° switching angle

2 speed switches, tapped windings, with starting position

FB 4089

P _ _ _ /24.

Multi-speed switch 60° switching angle

2 speed switches, 2 separate windings, 2 rotating directions

FB 6108

E _ _ _ /1.

Single-phase starter switch

30°/60° switching angle

with spring return to position 1, 90°/40°

FB 1038

E _ _ _ /2.

Single-phase starter switch

30°/60° switching angle

with spring return to 0-position

FB 1042

E _ _ _ /3.

Single-phase starter switch

30°/60° switching angle

with spring return to position 1, 2 rotating directions

FB 1043

E _ _ _ /4.

Single-phase starter switch

30°/60° switching angle

with spring return to 0-position, 2 rotating directions

FB 1044

E _ _ _ /5.

Single-phase starter switch

30°/60° switching angle

reversing 60°, with operating capacitor

FB 6002

EJEMPLOS DE APLICACIONES

Armario de distribución móvil

Serie V/VEV

Sierra circular

Grúa oscilante

Máquina de soldadura

Línea de producción - Panadería

Maquinaria de limpieza

Hidro limpiadoras de alta presión

Grúa

Accesorios

Extensión de terminales

Terminales planos

Terminales para altas corrientes

Cubiertas de protección

Contactos con aleación de oro

Clip de carril DIN

Válvulas anticondensación

Empacadura I1-I3

Accesorios apantallamiento EMC

Bobina de mínima tensión UVR

PE-Terminales - N-Terminal

Acople interruptores diferentes calibres

Mando P / Mandos especiales K

Mandos con ventanas más grandes

Operación por llave

Ejes metálicos / Extensiones de eje

Placas frontales adicionales - amarillas

Placas frontales adicionales

Placas frontales adicionales
