DC-Schalter

Die MERZ DC-Schalter sind speziell für den DC Bereich entwickelte Lasttrennschalter. Sie sind speziell für den Einsatz im Bereich der Photovoltaik konzipiert. Der Produktbereich umfasst Baureihen, die einen Strom von 16A bis 160A sicher führen können und Generatorleerlaufspannungen bis zu 1500VDC sicher abschalten und trennen können. Die Schalter sind sowohl für den Fronteinbau als auch für die Bodenmontage erhältlich und abgenommen nach IEC 60947-1/-3, CCC und UL508i

Vorteile

  • Robuster und modularer Aufbau
  • Zwangsöffnende Kontakte
  • Kundenspezifische Lösungen nach Anfrage
  • Wartungsfrei
  • Sehr schnelle Trennfunktion
  • Mehrpolige Lösungen für 1-6 MPPT
  • Einsetzbar bei hohen Umgebungstemperaturen
  • Sehr kompakte Bauweise
  • Qualitativ hochwertige Kontakte für eine lange Lebensdauer

Technische Daten

Kurzübersicht

ENTSPR. IEC 60947-1, IEC 60947-3, CCC   Einheit Von Bis
Nennisolationsspannung   Vdc 1000 1500
Thermischer Dauerstrom Ith(offen)   Adc 45 160
Bemessungs-Stoßspannungsfestigkeit Uimp   kV 8 10

Bemessungsbetriebsspannung Ue DC-21B Vdc 1000 1000
Bemessungsbetriebsstrom Ie DC-21B Adc 10 160
Bemessungsbetriebsspannung Ue DC-21B Vdc 1500 1500
Bemessungsbetriebsstrom Ie DC-21B Adc - 32
Bemessungsbetriebsspannung Ue DC-PV1 Vdc 400 400
Bemessungsbetriebsstrom Ie DC-PV1 Adc 45 50
Bemessungsbetriebsspannung Ue DC-PV1 Vdc 600 600
Bemessungsbetriebsstrom Ie DC-PV1 Adc 30 50
Bemessungsbetriebsspannung Ue DC-PV1 Vdc 800 800
Bemessungsbetriebsstrom Ie DC-PV1 Adc 16 50
mehr technische Daten anzeigen
ENTSPR. IEC 60947-1, IEC 60947-3, CCC   Einheit Von Bis
Bemessungsbetriebsspannung Ue DC-PV1 Vdc 1000 1000
Bemessungsbetriebsstrom Ie DC-PV1 Adc 10 160
Bemessungsbetriebsspannung Ue DC-PV1 Vdc 1100 1100
Bemessungsbetriebsstrom Ie DC-PV1 Adc - 14
Bemessungsbetriebsspannung Ue DC-PV2 Vdc 400 400
Bemessungsbetriebsstrom Ie DC-PV2 Adc 18 20
Bemessungsbetriebsspannung Ue DC-PV2 Vdc 600 600
Bemessungsbetriebsstrom Ie DC-PV2 Adc 13 18
Bemessungsbetriebsspannung Ue DC-PV2 Vdc 800 800
Bemessungsbetriebsstrom Ie DC-PV2 Adc 9 19
Bemessungsbetriebsspannung Ue DC-PV2 Vdc 1000 1000
Bemessungsbetriebsstrom Ie DC-PV2 Adc 6 160

3D Ansicht

MERZ DC-Schalter Serie "MDC", sie sind speziell für den Einsatz im Bereich der Photovoltaik konzipierte Lasttrennschalter. Der gesamte Produktbereich umfasst Baureihen, die einen Strom von 16A bis 160A sicher führen können und Generatorleerlaufspannungen bis zu 1500VDC sicher abschalten und trennen können.

3D-Modell: MDC10-040-1000-4E-2051U mit Sperrkranz

Klicken Sie auf das Bild um die 3D-Ansicht zu aktivieren. Sie können das Modell durch ziehen mit der Maus bewegen.

Bauform

Fronteinbau
Bodenmontage
Wandaufbau gekapselt

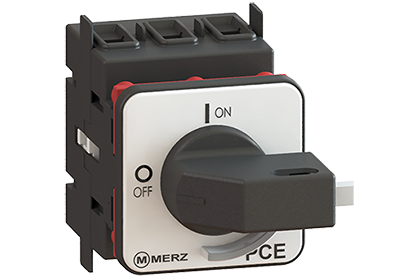

Bauform Fronteinbau

2/4-Lochbefestigung mit Frontschild ohne Vorhängeschlosssperre

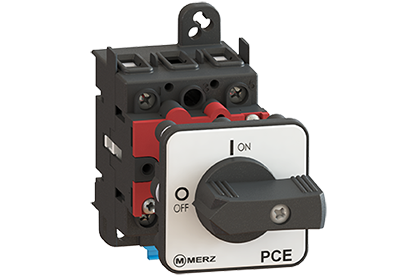

Bauform Fronteinbau

2/4-Lochbefestigung mit Frontschild und Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

Bauform Fronteinbau

2/4-Lochbefestigung mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Fronteinbau

Zentralbefestigung 22,5 / 30,5 mm mit Frontschild ohne Vorhängeschlosssperre

Bauform Fronteinbau

Zentralbefestigung 22,5 / 30,5 mm mit Frontschild und Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

Bauform Fronteinbau

Zentralbefestigung 22,5 / 30,5 mm mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Fronteinbau

Zentralbefestigung 22,5 / 30,5 mm ohne Frontschild ohne Vorhängeschlosssperre

Bauform Fronteinbau

Zentralbefestigung 16 mm ohne Frontschild ohne Vorhängeschlosssperre

Bauform Fronteinbau

4-Lochbefestigung mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Fronteinbau

Zentralbefestigung 16 mm ohne Frontschild ohne Vorhängeschlosssperre

Bauform Fronteinbau

4-Lochbefestigung mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Bodenmontage

Verteilereinbau mit Frontschild ohne Vorhängeschlosssperre

Bauform Bodenmontage

Verteilereinbau mit Frontschild und Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

Bauform Bodenmontage

Deckelkupplung mit Frontschild ohne Vorhängeschlosssperre

Bauform Bodenmontage

Deckelkupplung mit Frontschild und  Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

Bauform Bodenmontage

Deckelkupplung mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Bodenmontage

Türkupplung mit Frontschild ohne Vorhängeschlosssperre

Bauform Bodenmontage

Türkupplung mit Frontschild und Vorhängeschlosssperre für 1 oder 2 Vorhängeschlösser

Bauform Bodenmontage

Türkupplung mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform Bodenmontage

Deckelkupplung mit Vorhängeschlosssperre für 3 Vorhängeschlösser

Bauform im Gehäuse 8921

DC-Lasttrennschalter für Solarwechselrichter

Bauform im Gehäuse 8941

DC-Lasttrennschalter für Solarwechselrichter

Bauform im Gehäuse 8961

DC-Lasttrennschalter für Solarwechselrichter

Bauform im Gehäuse 8981

DC-Lasttrennschalter für Solarwechselrichter

Bauform im Gehäuse 8920/8940

DC-Lasttrennschalter für Solarwechselrichter
MDC10-040-1000-2V-8921ND-ST02

Downloads

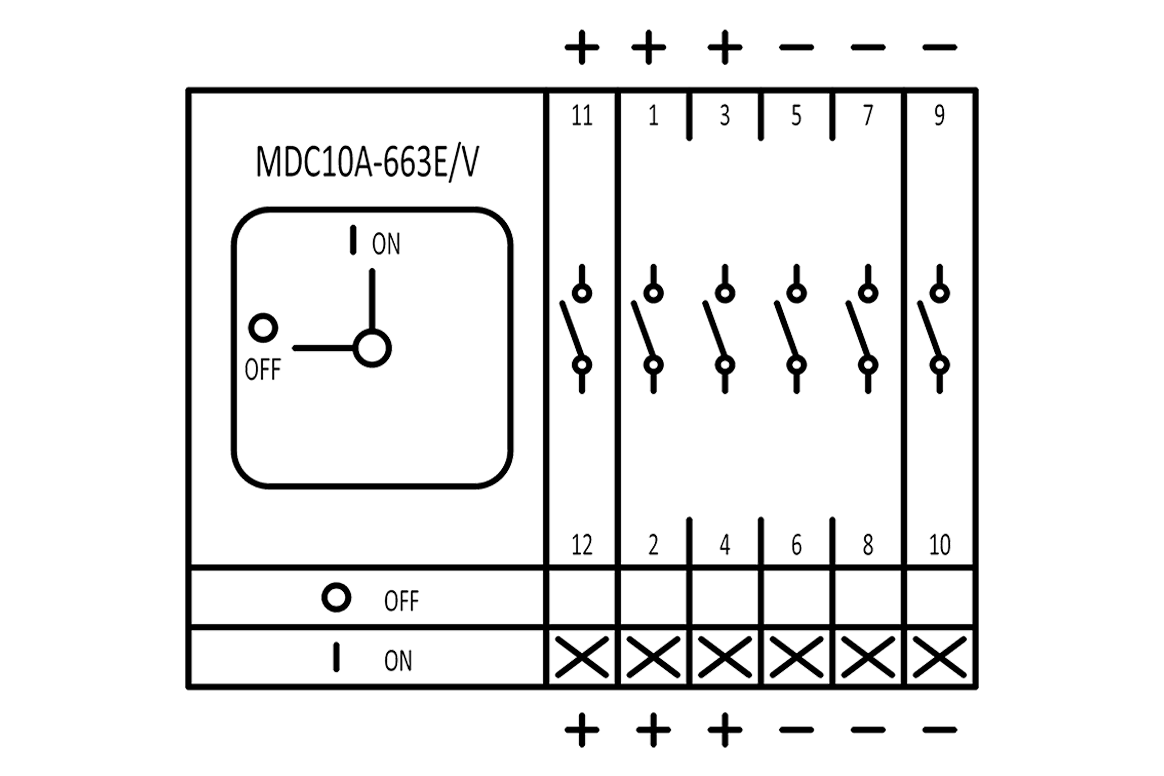

Schaltbilder

für 1 MPPT
für 2 MPPTs
für 3 oder 4 MPPTs

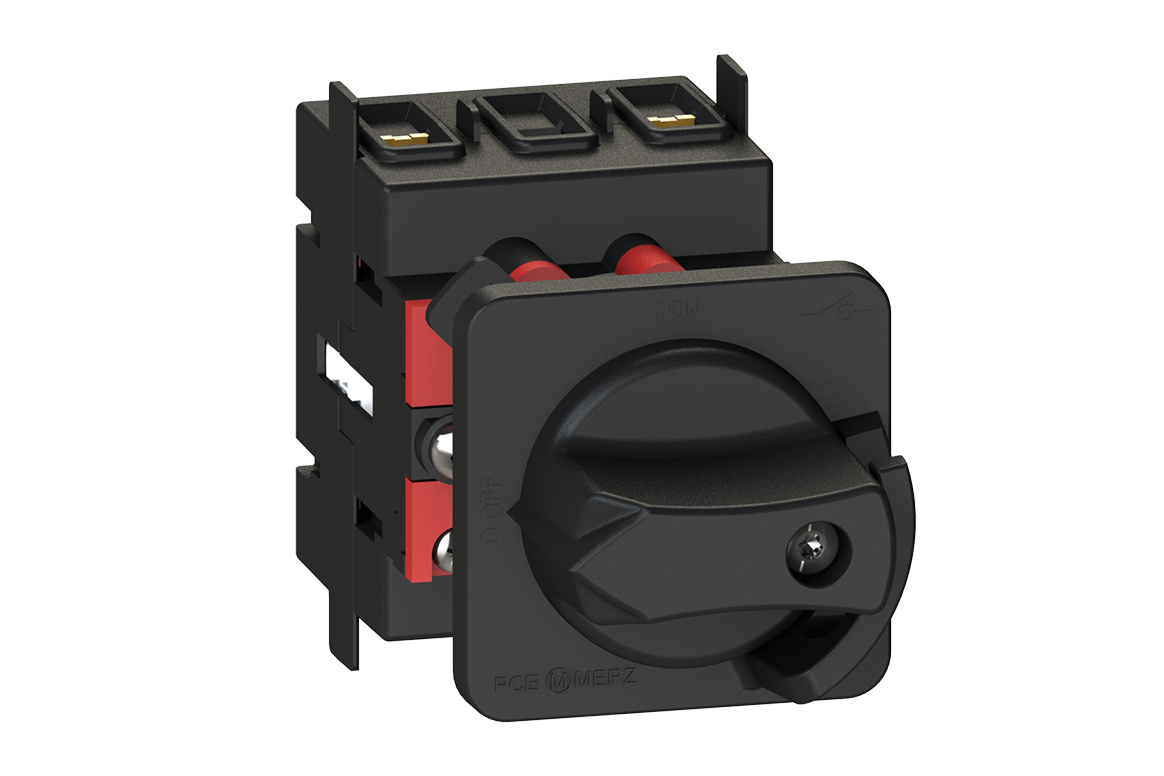

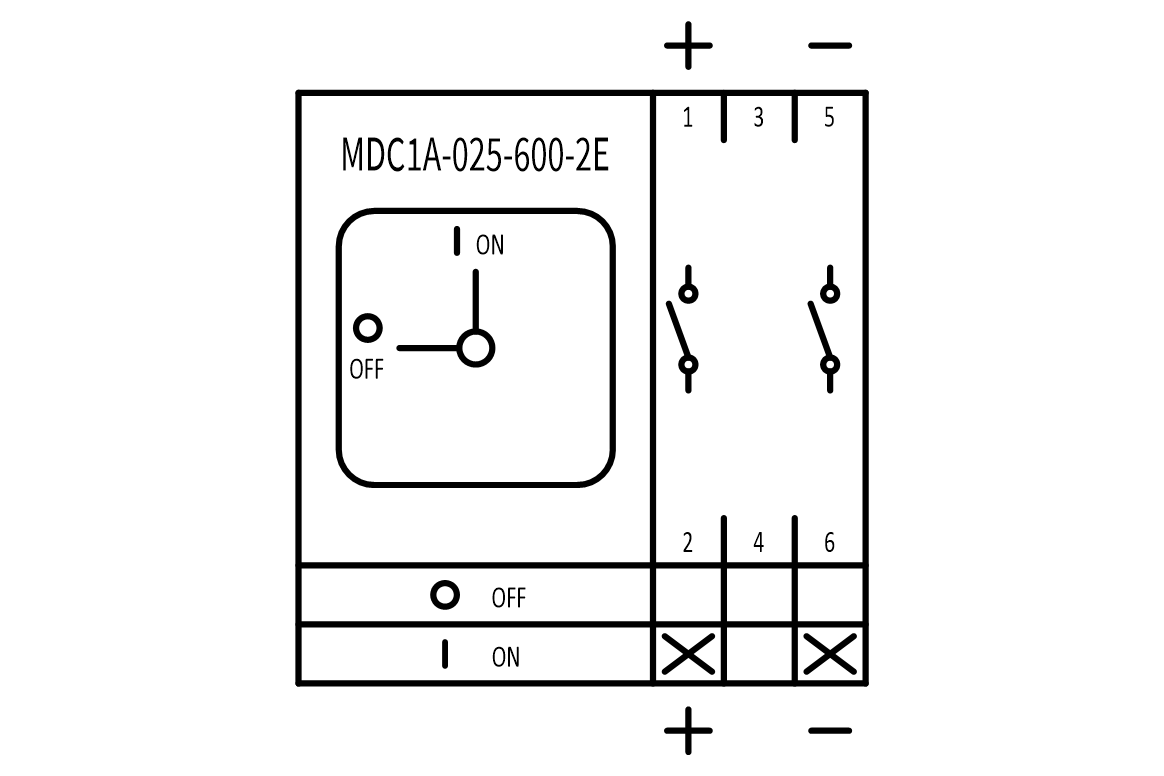

MDC1A-025-600-2 E

Fronteinbau für 1 MPPT

MDC1A-025-600-2 V

Bodenmontage für 1 MPPT

MDC1A-040-600-3 E

Fronteinbau für 1 MPPT

MDC1A-040-600-3 V

Bodenmontage für 1 MPPT

MDC1A-045-600-3 E

Fronteinbau für 1 MPPT

MDC1A-045-600-3 V

Bodenmontage für 1 MPPT

MDC1A-040-1000-4 E/V

Fronteinbau oder Bodenmontage für 1 MPPT

MDC10-040-1000-2 E/V IEC

Fronteinbau oder Bodenmontage für 1 MPPT

MDC10-040-1000-21 E/V IEC

Fronteinbau oder Bodenmontage für 1 MPPT

MDC10-040-1000-3 E/V IEC

Fronteinbau oder Bodenmontage für 1 MPPT

MDC10-040-1000-41 E/V IEC

Fronteinbau oder Bodenmontage für 1 MPPT

MDC40-160-1000-4 E/V IEC

Fronteinbau oder Bodenmontage für 1 MPPT

MDC1A-025-600-2 E/V UL

Fronteinbau oder Bodenmontage für 1 MPPT`s

MDC1A-040-1000-4 E/V UL

Fronteinbau oder Bodenmontage für 1 MPPT`s

MDC1A-025-600-4 E

Fronteinbau für 2 MPPT`s

MDC1A-025-600-4 V

Bodenmontage für 2 MPPT`s

MDC1A-040-600-32 E/V IEC

Fronteinbau oder Bodenmontage für 2 MPPT`s

MDC1A-040-600-6 E IEC

Fronteinbau für 2 MPPT`s

MDC1A-040-600-6 V IEC

Bodenmontage für 2 MPPT`s

MDC1A-045-600-6 E IEC

Fronteinbau für 2 MPPT`s

MDC1A-045-600-6 V IEC

Bodenmontage für 2 MPPT`s

MDC1A-040-1000-8 E/V IEC

Fronteinbau oder Bodenmontage für 2 MPPT`s

MDC10-040-1000-32 E/V IEC

Fronteinbau oder Bodenmontage für 2 MPPT`s

MDC10-040-1000-4 E/V IEC UL

Fronteinbau oder Bodenmontage für 2 MPPT`s

MDC10-040-1000-42 E/V IEC

Fronteinbau oder Bodenmontage für 2 MPPT`s

MDC10-040-1000-62 E/V IEC

Fronteinbau oder Bodenmontage für 2 MPPT`s

MDC40-160-1000-8 E/V IEC

Fronteinbau oder Bodenmontage für 2 MPPT`s

MDC1A-025-600-4 E/V UL

Fronteinbau oder Bodenmontage für 2 MPPT`s

MDC1A-040-1000-8 E/V UL

Fronteinbau oder Bodenmontage für 2 MPPT`s

MDC10-040-1000-4 E/V UL

Fronteinbau oder Bodenmontage für 2 MPPT`s

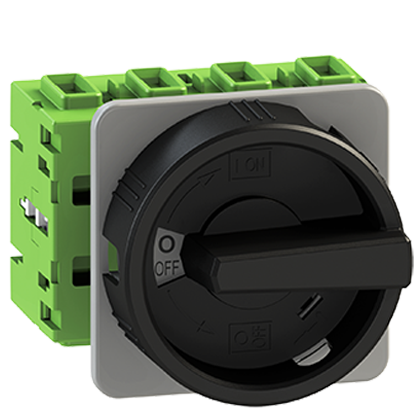

Baureihe MDC40

MDC1A-025-600-6 E IEC

Fronteinbau für 3 MPPT`s

MDC1A-025-600-6 V IEC

Bodenmontage für 3 MPPT`s

MDC1A-040-1000-12 V IEC

Bodenmontage für 3 MPPT`s

MDC1A-025-600-6 E/V UL

Fronteinbau oder Bodenmontage für 3 MPPT`s

MDC1A-040-1000-12 V UL

Bodenmontage für 3 MPPT`s

MDC10-040-1000-6 E/V IEC UL

Fronteinbau oder Bodenmontage für 3 MPPT`s

MDC10-040-1000-84 E/V IEC UL

Fronteinbau oder Bodenmontage für bis zu 4 MPPT`s

Referenzen

Wechselrichter

Solarwechselrichter

Warehousing

Ware-zum-Mensch-Auftragsabwicklungssystem

FTS / AGV

Fahrerlose Transportsysteme - innerbetrieblicher Transport

eMobility

Schnell-Ladesäulen e-Cars / e-Bikes

Stromspeicher

MyReserve

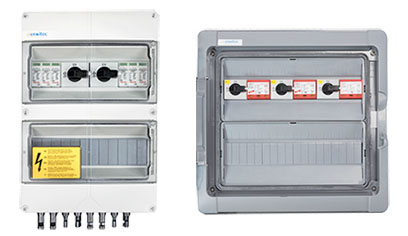

PV-Technik
