CARACTERÍSTICAS PRINCIPALES
- Número de entradas = 4; Número de saídas = 4
- Número MPPTs = 2
- Adecuado para ser usado en exteriores. Resistencia a radicación UV.
- Incluye Dispositivo de protección contra sobretensiones de Tipo II
- Corriente Máxima de Corte a 1000 VDC, por cada MPPT = 32 A, DC-PV1 según IEC60947
- Grado de protección IP65 , Resistencia a impactos IK08, según IEC 60529
- Aprobaciones IEC 60364-7-712
- Tensión Nominal = 1005 Vdc
- Para ser utilizado en sistemas fotovoltaicos entre los módulos y el inversor
DATOS TÉCNICOS - MSB-244-16-1000-MDM-BC
| Código do material | MSB-244-16-1000-MDM-BC |
|---|---|
| Número de entradas | 4 |
| Número de salidas | 4 |
| Número MPPTs | 2 |
| Entrada (DC) | |
| Tensión Máxima de Operación | 1005 Vdc |
| Corriente Nominal por MPPT | 32 A (16 A por entrada): según IEC60947 |
| Tipo de conexión | Directa en conectores Stäubli MC4 |
| Sección del cable | 4 mm² hasta 6 mm² |
| Entrada cable puesta a tierra | A través de prensa estopa |
| Salida (DC) | |
| Corriente Nominal por MPPT por salida | 16 A (32 A por MPPT) ; de acordo com IEC60947 |
| Sección del cable | 4 mm² até 6 mm² |
Mostrar información técnica adicional
| PROTECCIÓN CONTRA SOBRETENSIONES DC | |
|---|---|
| Clase | Tipo II |
| Tensión Máxima FV (UCPV ) | 1005 VDC |
| Nivel de protección (UP ) | ≤ 4 kV |
| Aprobaciones | IEC 60364-7-712 |
| Seccionadora DC | |
| Modelo | Merz, MDC10A-442V |
| Corriente de corte máxima por MPPT a 1000 VDC | 32 A, DC-PV1 según IEC60947 |
| Número MPPTs | 2 (4 contactos en total) |
| Envolvente / Características | |
| Grado de protección IP, Resistencia a impactos IEC 60529 |
IP 65; IK08 |
| Dimensiones | 12 DIN 218X308X118,8mm |

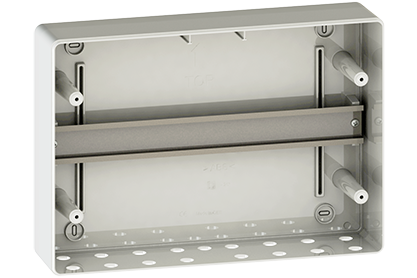

DISEÑO
ESQUEMA DE CONTACTOS
DIMENSIONES
